CAD条码解决方案



CAD条码解决方案

 　 条形码技术是一项新型的信息技术，包括编码技术、符号技术、识别技术和应用设计技术，主要用于自动和计算机的数据输入，具有采集和输入数据快、可靠性高、成本低等优点，在国外早已得到普遍的推广和应用。目前，条形码技术在我国一些领域、一些地区应用已比较成熟，产生了较大的经济效益和社会效益。

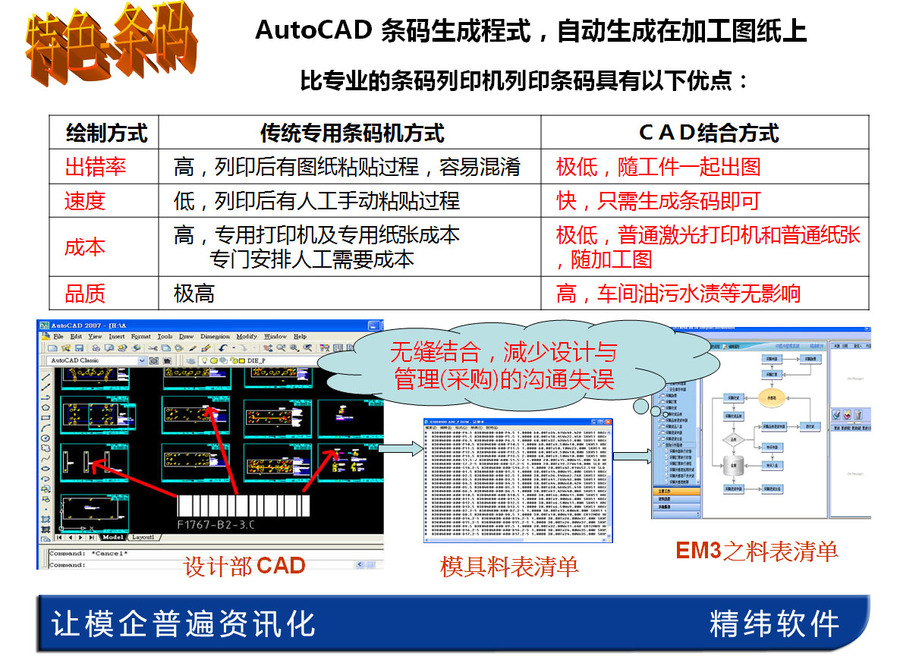

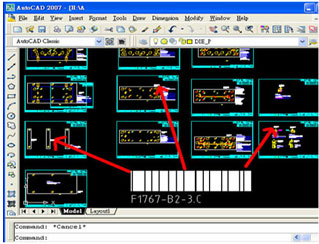

AutoCAD条码（视频）



AutoCAD二次开发程序自动生成条形码在图纸上。

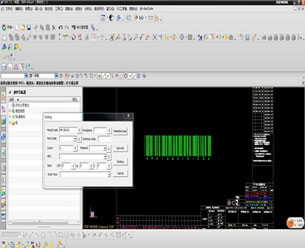

UG条码（视频）



工程图上直接绘制条码。

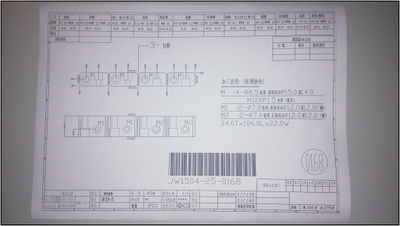

条码图纸

     AutoCAD、UG外挂生成的条码随图纸一起打印，准确（不存在条码和图纸不对应）、高效(无需其他步骤)、零成本(不用额外纸张打印条码)。

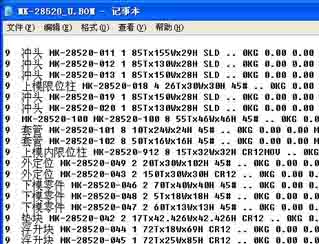

自动生成BOM



根据条码自动生成模具料表BOM。













时间效率分析
	条码机			CAD条码
	单位	合计(每套模具)	说明	单位	合计(每套模具)	说明
错 误 率	工件 (PCS)	（400*2%）*2=16PCS	预计错率为2%，成对出错影响后续的采购流程和生成流程	工件 (PCS)	0次	完全没有出错机会
出 图 效 率	每张	400*30秒=1200秒	从打印条码到图纸零件编号比对到贴纸条码所花费时间	秒	1秒	设计人员绘制，不占用总时间，并且还产生出来模具料表清单
合 计	每套模具400张图纸即3.3小时后分发图纸开始加工 耗时：200分钟			每套模具400张图纸即打即发图   耗时：7分钟，提高28.5倍









成本效益分析
	传统方式(人工贴条码)		AutoACD自动出条码
	项目	费用	项目	费用
成   本	打印条码，贴图纸至少需1专人	2500元/月（薪资）X12月 =30000元/年	接近0	设计出图时自带条码
	条码标签纸+耗材	0.1元(每条码标签费用)X400零件X30(每月开模数)X12个月 =14400元/年	接近0	原有图纸
	购置费用	工业条码打印机3000元/台	约50000元	AutaCAD外挂软件
	采购失误成本	约2000元/年	0
	合计：	49,400.00元		50,000.00元
	当年收回软件购置成本







CAD条码价格



	AutoCAD	UG
8个用户以内	20,000元	24,000元
8个用户以上	30,000元	36,000元



注意：

《CAD条码解决方案》是一个单独的产品，《JW-EM3模企宝》中不包含CAD条码的部分





扫描二维码获取产品资料
